Raychem GUSJ-12/70-120 Соединительная муфта | Артикул: 782464-00085 | Raychem GUSJ-12/70-120 coupling | Art: 782464-00085

Соединительная муфта для З-х жильных кабелей с бумажной изоля­цией на напряжение 6, 10, 20, 35 кВ.

Контакты для связи:

E-mail: info@qareket-engineering.com
Телефон: +7 777 182 86 89

Описание

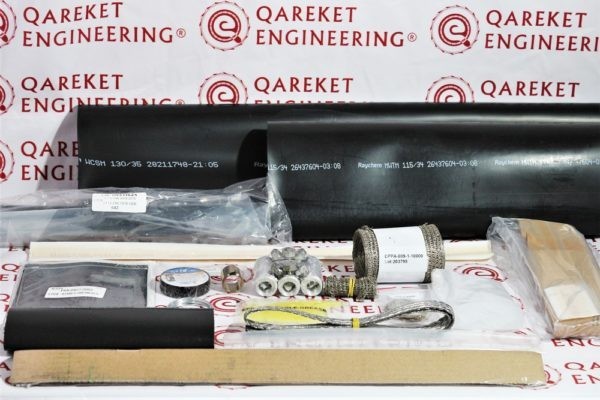

Raychem GUSJ-12/70-120 Соединительная муфта

Муфта разработанная компанией Raychem Tyco Electronics (Райхэм Тайко Электроникс) муфта GUSJ-12/70-120 предназначена для соединения кабеля с бумажно-пропитанной изоляцией на напряжение 10 кВ. например : АСБ, ААБл, АСБУ, СБ2л, АСБ2лГ, СБ, АСБГ, N(A)KBA, N(A)KLEY.

Номинальное напряжение соединительной муфты для кабелей Raychem GUSJ-12/70-120  при 6/10 кВт, сечение жилы 70-120 мм, размеры L 1250 мм, размеры D 120 мм.

Конструкция

  • На бумажную изоляцию жил устанавливаются термоусаживаемые маслостойкие трубки.
  • Корешок разделки кабеля заполняется специальной мастичной лентой желтого цвета,
    выравнивающей напряженность электрического поля и обладающей маслостойкостью.
  • Жилы кабелей соединяются болтовыми соединителями, входящими в комплект муфты.
  • Соединители покрываются мастичными
    пластинами для выравнивания напряженности электрического поля.
  • Изоляция жил восстанавливается термоусаживаемыми трубками с клеем.
    Пространство между и вокруг жил заполняется термоплавкой мастикой,
    полностью совместимой с бумажной изоляцией кабеля.
  • Термоусаживаемая трубка усаживается на область соединения и герметизирует металлические
    оболочки кабелей, при этом мастика размягчается, заполняет внутреннее пространство муфты и вытесняет воздух.
  • Непаянная система заземления и металлическая сетка восстанавливают металлическую оболочку и армируют муфту.
  • Наружная термоусаживаемая трубка обеспечивает дополнительную герметизацию и защиту муфты.
    Бумажная изоляция жил полностью закрывается термоусаживаемыми маслостойкими трубками. Затем на жилы от области корешка до окончания экрана устанавливаются проводящие трубки.
  • Корешок разделки заполняется полупроводящей, маслостойкой желтой мастикой и герметизируется электропроводящей термоусаживаемой перчаткой с клеем.
  • Кабель с бумажной изоляцией трансформируется в кабель с пластмассовой изоляцией.
  • на окончание проводящих трубок и поверх соединителей
    накладывается желтая мастика заполнения пустот.
  • Термоусаживаемая трубка выравнивания напряженности электрического поля усаживается на
    область соединения каждой жилы.
    Поверх нее усаживается трехслойная эластомерная трубка, обеспечивающая необходимую толщину изоляции и экранирующий слой.
  • Медная сетка оборачивается вокруг области соединения, восстанавливая металлический
    экран. Металлическая оболочка и броня соединяются с помощью непаянной системы заземления.
  • Броня и оболочка восстанавливаются металлической сеткой. Наружная термоусаживаемая трубка обеспечивает дополнительную герметизацию и защиту муфты.
  • Конструкция позволяет перекрещивать жилы при перефазировке.
  • В комплект муфты типа GUSJ входят болтовые соединители.
