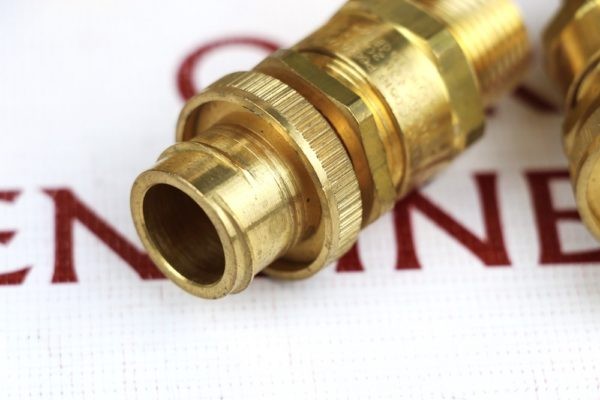

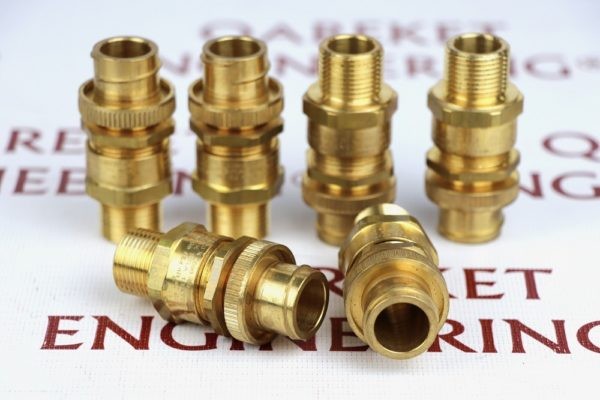

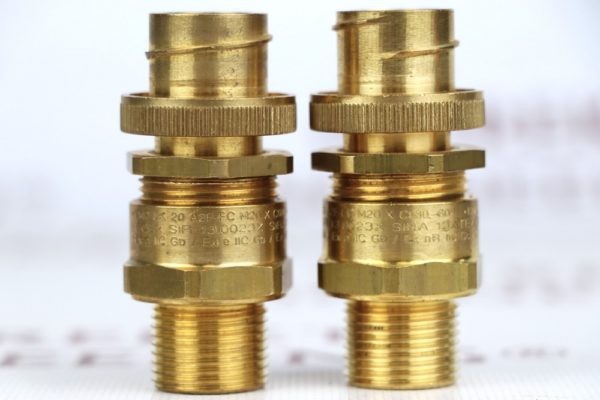

Cable gland for non-armored cables placed in metal conduit CMP 20A2FFC1RAC080 | Кабельный ввод для небронированных кабелей помещенных в металлорукав CMP 20A2FFC1RAC080
Для всех типов небронированных кабелей и кабелей с оплеткой, помещенных в кабелепровод (металлорукав)
Соответствующий международным стандартам взрывобезопасный кабельный ввод с гибким кабелепроводом
• Предназначен для гибких и жестких кабелепроводов
• Для жестких кабелепроводов требуется резьбовой адаптер, который можно заказать у поставщика кабелепровода
• Подходит для кабелепровода с резиновой оболочкой/покрытием
• Огнеупорное уплотнение смещения
• Разработан с целью предотвращения пластической деформации
• От -60 ˚C до +130 ˚C
• Международная маркировка: IECEx, ATEX и CSA
ID товара: 40818
Контакты для связи:
E-mail: info@qareket-engineering.com
Телефон: +7 777 182 86 89
Телефон: +7 777 182 86 89
Описание
Технические характеристики
| Тип | A2F-FC |
| Проектная документация | BS 6121: Part 1: 1989, EN 50262:1999 |
| Сертификат ATEX | SIRA06ATEX1097X / SIRA07ATEX4326X |
| Категория защиты по ATEX | ATEX II 2 GD, Ex d IIC, Ex e II, Ex nR II, Ex tD A21 IP66, — Equipment Zone 1, Zone 2, Zone 21, & Zone 22 -Gas Groups IIA, IIB, IIC, ATEX IM2, Ex d I, Ex e I |
| Соответствие стандартам | EN 60079-0:2004, EN 60079-1:2004, EN 60079-7:2003, EN 60079-15:2003, EN 61241-0:2004 EN 61241-1:2004 |
| Сертификат IECEx | IECEx SIR 06.0040X |
| Категория защиты по IECEx | Ex d IIC, Ex e II, Ex nR II, Ex tD A21 IP66 |
| Соответствие стандартам | IEC 60079-0/00, IEC 60079-1/01, IEC 60079-7/2001, NBR/IEC 60529/2005 |
| Сертификат ГОСТ Р | ГОСТ Р № РОСС GB.Ho06.B00207 |
| Маркировка взрывозащиты по ГОСТ Р | ExdIICX / ExeIIX |
| Соответствие стандартам | ГОСТ P 52350.0-2005, ГОСТ P 52350.1-2005, ГОСТ P 52350.7-2005 |
| Разрешение Ростехнадзора | PPC 00-40706 |
| Сертификат ГОСТ К | KZ7500052.01.01.00141 |
| СТО Морского Регистра | 08.00405.011 |
| Температура эксплуатации | -60°C до +130°C |
| Степень защиты IP | IP66 |
| Защита от затопления | DTS01:91 |
| Материал корпусных деталей | Латунь, никелированная латунь, нержавеющая сталь |
| Материал уплотнителя | Негорючий термопластичный эластомер CMP SOLO LSF |
| Тип кабеля | Небронированный, круглого сечения |
| Технология уплотнения | Уплотнение смещения (CMP Displacement Seal) |
| Место уплотнения | Внешняя оболочка кабеля |
Таблица выбора кабельного ввода A2FFC
| Размер | Резьба | Длина резьбы «Е» | Максимальный размер «D» | Выступ «F» | Диаметр кабеля «С» | Диметр гофры | Код заказа (метрика, латунь) | Вес | ||
| Min | Мах | ID | OD | |||||||
| 20S16 | M20 x 1.5 | 15 | 29 | 17 | 3.2 | 4.1 | 5.1 | 9.8 | 20S16A2FFC1RAC000 | 0.044 |
| 20S16 | M20 x 1.5 | 15 | 29 | 17 | 3.2 | 5.1 | 6.8 | 9,0 | 20S16A2FFC1RAC001 | 0.048 |
| 20S16 | M20 x 1.5 | 15 | 29 | 17 | 3.2 | 6.6 | 7.8 | 11.6 | 20S16A2FFC1RAC004 | 0.05 |
| 20S16 | M20 x 1.5 | 15 | 29 | 17 | 3.2 | 8 | 9.1 | 13.9 | 20S16A2FFC1RAC009 | 0.05 |
| 20S16 | M20 x 1.5 | 15 | 29 | 17 | 3.2 | 8.1 | 9.5 | 13 | 20S16A2FFC1RAC010 | 0.05 |
| 20S16 | M20 x 1.5 | 15 | 29 | 17 | 3.2 | 8.1 | 10.2 | 14 | 20S16A2FFC1RAC020 | 0.054 |
| 20S16 | M20 x 1.5 | 15 | 29 | 17 | 3.2 | 8.1 | 10.9 | 15.9 | 20S16A2FFC1RAC025 | 0.054 |
| 20S16 | M20 x 1.5 | 15 | 29 | 17 | 3.2 | 8.1 | 11.7 | 15.5 | 20S16A2FFC1RAC030 | 0.056 |
| 20S | M20 x 1.5 | 15 | 29 | 17 | 6.1 | 9.9 | 10.9 | 15.9 | 20SA2FFC1RAC025 | 0.057 |
| 20S | M20 x 1.5 | 15 | 29 | 17 | 6.1 | 11.7 | 13 | 16 | 20SA2FFC1RAC040 | 0.057 |
| 20S | M20 x 1.5 | 15 | 29 | 17 | 6.1 | 11.7 | 13.9 | 18.9 | 20SA2FFC1RAC045 | 0.059 |
| 20S | M20 x 1.5 | 15 | 29 | 17 | 6.1 | 11.7 | 14.7 | 18.7 | 20SA2FFC1RAC060 | 0.061 |
| 20 | M20 x 1.5 | 15 | 34 | 21 | 6.5 | 13.1 | 15.6 | 21 | 20A2FFC1RAC050 | 0.082 |
| 20 | M20 x 1.5 | 15 | 34 | 21 | 6.5 | 14 | 16.9 | 20.5 | 20A2FFC1RAC066 | 0.086 |
| 20 | M20 x 1.5 | 15 | 34 | 21 | 6.5 | 14 | 18 | 21 | 20A2FFC1RAC070 | 0.09 |
| 20 | M20 x 1.5 | 15 | 34 | 21 | 6.5 | 14 | 18.7 | 24 | 20A2FFC1RAC075 | 0.09 |
| 20 | M20 x 1.5 | 15 | 34 | 21 | 6.5 | 14 | 20 | 23.5 | 20A2FFC1RAC080 | 0.095 |
| 20 | M20 x 1.5 | 15 | 34 | 51 | 6.5 | 14 | 20.5 | 27 | 20A2FFC1RAC085 | 0.095 |
| 25 | M25 x 1.5 | 15 | 44 | 25 | 11.1 | 15.3 | 17.6 | 25 | 25A2FFC1RAC100 | 0.115 |
| 25 | M25 x 1.5 | 15 | 44 | 25 | 11.1 | 18.7 | 20.7 | 26 | 25A2FFC1RAC105 | 0.115 |
| 25 | M25 x 1.5 | 15 | 44 | 25 | 11.1 | 20 | 22.3 | 26.5 | 25A2FFC1RAC110 | 0.115 |
| 25 | M25 x 1.5 | 15 | 44 | 25 | 11.1 | 20 | 23.7 | 30.8 | 25A2FFC1RAC115 | 0.124 |
| 25 | M25 x 1.5 | 15 | 44 | 25 | 11.1 | 20 | 25.1 | 29 | 25A2FFC1RAC120 | 0.124 |
| 25 | M25 х 1.5 | 15 | 44 | 25 | 11.1 | 20 | 26.5 | 34 | 25A2FFC1RAC180 | 0.124 |
| 32 | M32 x 1.5 | 15 | 45.5 | 29 | 17 | 26 | 28.1 | 32 | 32A2FFC1RAC250 | 0.182 |
| 32 | M32 x 1.5 | 15 | 45.5 | 29 | 17 | 26.3 | 30.4 | 38 | 32A2FFC1RAC280 | 0.188 |
| 32 | M32 x 1.5 | 15 | 45.5 | 29 | 17 | 26.3 | 35 | 43 | 32A2FFC1RAC290 | 0.188 |
| 40 | M40 x 1.5 | 15 | 50 | 30 | 23.5 | 32.2 | 36.4 | 44 | 40A2FFC1RAC300 | 0.23 |
| 40 | M40 x 1.5 | 15 | 50 | 30 | 23.5 | 32.2 | 40 | 48 | 40A2FFC1RAC380 | 0.23 |
| 50S | M50 x 1.5 | 15 | 50 | 30 | 31 | 38.2 | 46.5 | 58.7 | 50SA2FFC1RAC450 | 0.3 |
| 50S | M50 x 1.5 | 15 | 50 | 30 | 31 | 38.2 | 51.2 | 60 | 50SA2FFC1RAC500 | 0.3 |
| 50 | M50 x 1.5 | 15 | 50 | 30 | 35.6 | 44.1 | 51.2 | 60 | 50A2FFC1RAC550 | 0.3 |
