Взрывозащищенный кабельный ввод для бронированного кабеля BARTEC PAP1 M20 | ID: 6121
Технические характеристики
| Маркировка взрывозащиты: | ExdIIC/ExeII DIP A21 |
| Соответствие директивам ЕС: | Директива 94/9/CE (ATEX) |
| Соответствие стандартам ЕС: | EN 60079-0, EN 60079-1, EN 60079-7, EN 61241 |
| Соответствие ГОСТ Р: | 51330.0-99, 51330.1-99, 51330.8-99, 51330.10-99, ГОСТ Р МЭК 61241-1-1-99 |
| Сертификаты соответствия: | INERIS ATEX 0140, POCC IT.ГБ05.В02540 |
| Степень защиты: | IP 66 |
| Температура окружающей среды при эксплуатации: |
-40ºС…+ 55ºС -50ºС…+ 180ºС |
| Применение: | Зона 1 и 2 по ГОСТ Р 51330.9-99 Зона 21 и 22 по ГОСТ Р МЭК 61241-3-99 |
Контакты для связи:
Телефон: +7 777 182 86 89
Description

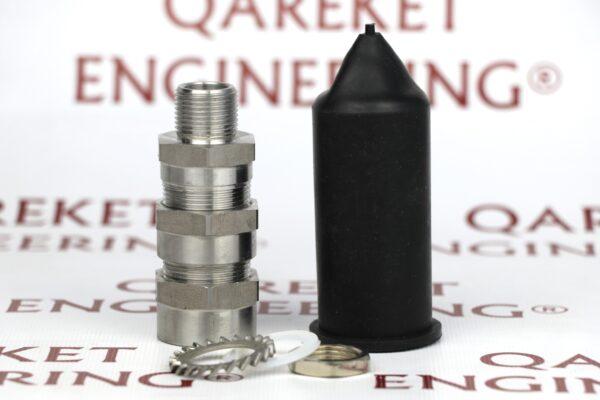

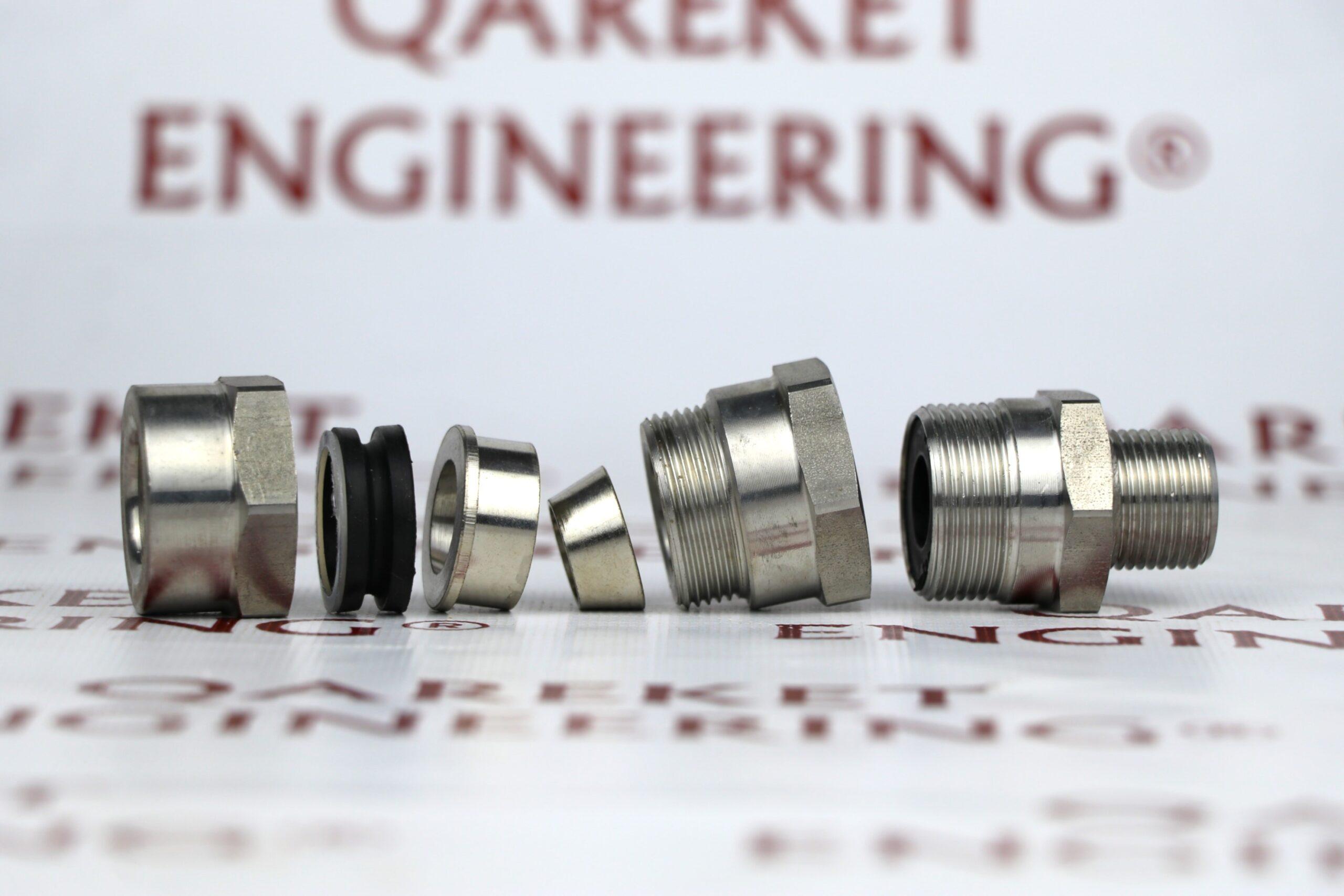

Взрывозащищенный кабельный ввод BARTEC PAP1 M20
Взрывозащищенные кабельные вводы PAP предназначены для применения со всеми типами бронированного кабеля диаметром от 4 до 85 мм. Кабельные вводы имеют двойной вид взрывозащиты: «взрыво-непроницаемая оболочка вида d» и «повышенная защита вида е». Взрывобезопасность обеспечивается за счет уплотнения внутренней оболочки кабеля, защита от внешних воздействий – уплотнением внешней оболочки. Конструкция кабельного ввода позволяет обеспечить прочное крепление брони, что, в свою очередь, дополнительно предотвращает выдергивание кабеля.
Имеют внутреннее уплотнение кабеля, без брони, и уплотнение кабеля по внешнему диаметру эластичными втулками.
|
Тип |
Размер | Тип резьбы | Диаметр внутренней оболочки | Диаметр внешней оболочки |
Толщина брони |
Габаритные размеры |
||||||||||
| N=NPT ANSI B1.20.1 | M=метрическая ISO261/965 | |||||||||||||||
| Диам. Lg
d D |
Диам. d | Lg D1 | Мат | min | max | min | max | 1 | 2 | A | B | C | E | |||
| PAP | 0 | 3/8’’ | 19 | M16x1.5 | 16 | * | 4.0
7.0 |
7.0
10.0 |
10.0 | 15.0 | 0/0.7 | – | 11 | 16 | 53 | 26 |
| PAP |
1 |
1/2’’ |
19 |
M20x1.5 |
16 |
* |
5.5
8.0 10.5 |
8.0
10.5 13.0 |
10.0
14.0 |
15.0
19.0 |
0/0.7 |
0.8/1.6 |
14 |
20 |
70 |
34/36 |
| PAP |
2 |
3/4’’ |
20 |
M25x1.5 |
16 |
* |
10.5
13.0 15.5 |
13.0
15.5 18.0 |
15.0
19.0 |
20.0
24.0 |
0/0.7 |
0.8/1.6 |
19 |
25 |
70 |
38/40 |
| PAP |
3 |
1’’ |
22 |
M32x1.5 |
16 |
* |
15.0
18.0 21.0 |
18.0
21.0 24.0 |
20.0
25.0 |
26.0
31.0 |
0/0.7 |
0.8/1.6 |
25 |
32 |
90 |
46/50 |
| PAP |
4 |
11/4’’ |
22 |
M40x1.5 |
16 |
* |
21.0
24.0 27.0 |
24.0
27.0 30.0 |
26.0
31.0 34.0 |
32.0
37.0 40.0 |
0/0.9 |
1.0/2.5 |
31 |
41 |
92 |
52/57 |
|
PAP |
5 |
11/2’’ |
22 |
M50x1.5 |
18 |
* |
24.0
27.0 30.0 33.0 |
27.0
30.0 33.0 36.0 |
30.0
36.0 40.0 |
37.0
43.0 47.0 |
0/0.9 |
1.0/2.5 |
37 |
48 |
95 |
60/65 |
| PAP |
6 |
2’’ |
22 |
M63x1.5 |
18 |
* |
36.0
39.0 42.0 |
39.0
42.0 45.0 |
42.0
47.0 50.0 |
48.0
53.0 56.0 |
0/0.9 |
1.0/2.5 |
46 |
57 |
95 |
70/75 |
| PAP |
7 |
21/2’’ |
29 |
M75x1.5 |
18 |
* |
45.0
48.0 51.0 |
48.0
51.0 54.0 |
52.0
58.0 61.0 |
58.0
64.0 67.0 |
0/0.9 |
1.0/2.5 |
57 |
68 |
95 |
85/88 |
|
PAP |
8 |
3’’ |
29 |
M90x1.5 |
18 |
* |
54.0
58.0 59.0 62.0 65.0 |
57.0
61.0 62.0 65.0 68.0 |
65.0 71.0 74.0 |
72.0 78.0 81.0 |
0/0.9 |
1.0/2.5 |
70 |
82 |
105 |
106 |
| *дополнительно при заказе указывается:
– тип резьбы M или N; – материал ввода ON-никелированная латунь, IX-нержавеющая сталь |
||||||||||||||||
