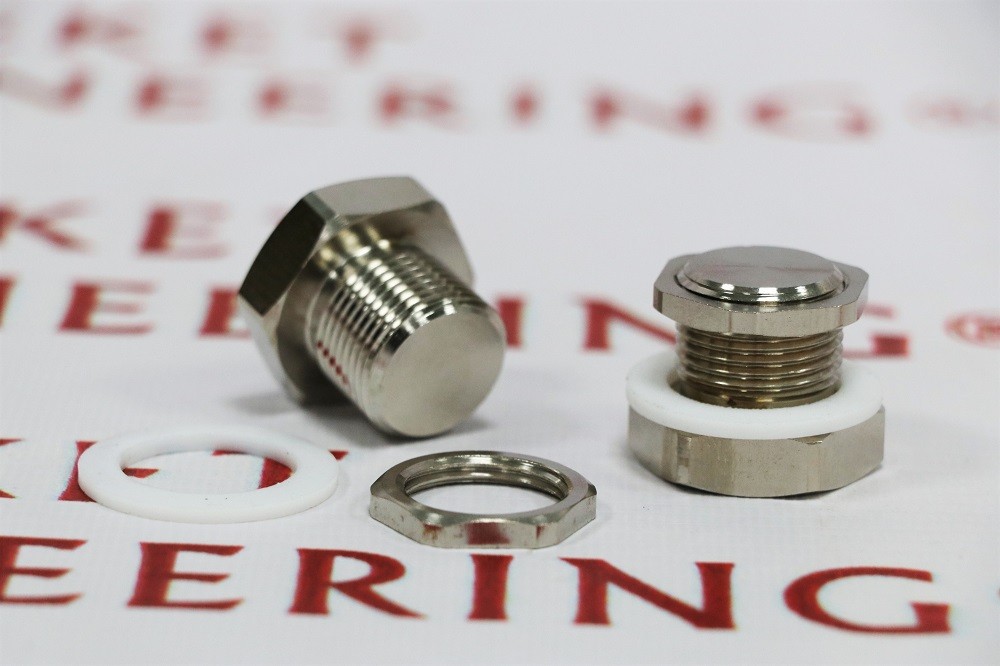

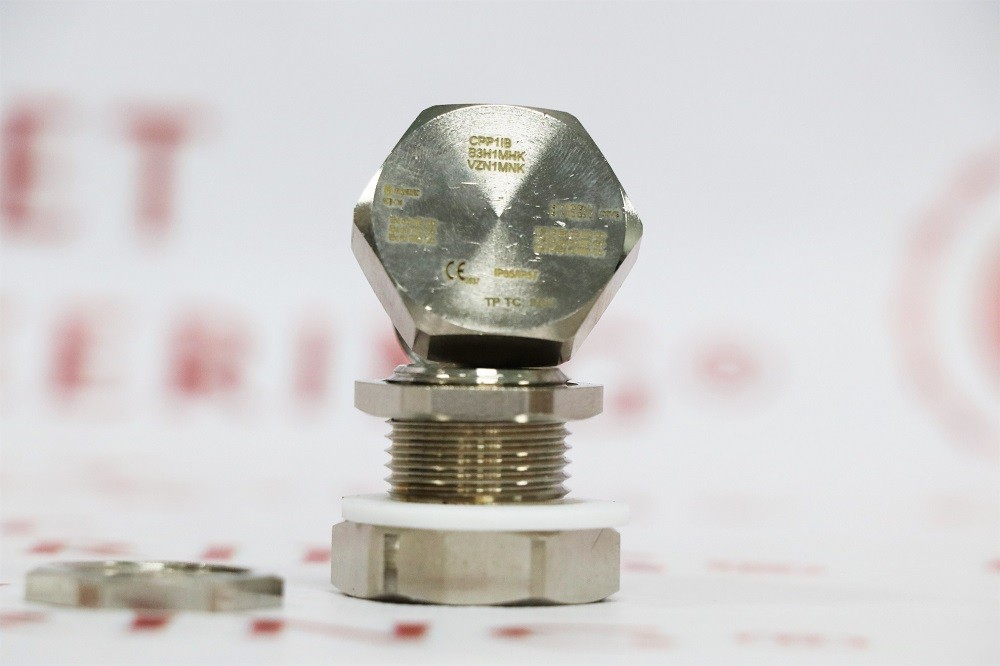

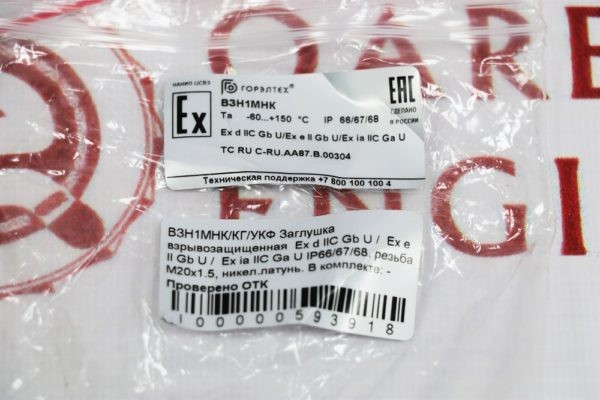

Взрывозащищенные заглушки ГОРЭЛТЕХ серии ВЗН (CPP, PLG) B3H1MHK | ID: 36372
ВЗН1MHK M20x1,5
Температура окружающей среды, °С:
-60…+250
-75…+250 (для исполнения /ХОЛОД)
-75…+250 (для исполнения /ХОЛОД)
Материал:
Никелированная латунь, устойчивая к парам сероводорода, соляной кислоты и морского тумана код НК
Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304) код Н
Коррозионностойкий алюминиевый сплав код A
Нержавеющая сталь марки 08Х18Н10 по ГОСТ 5632-2014 (AISI 304) код Н
Коррозионностойкий алюминиевый сплав код A
Климатическое исполнение:
УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
ID товара: 36372
Контакты для связи:
E-mail: info@qareket-engineering.com
Телефон: +7 777 182 86 89
Телефон: +7 777 182 86 89
Description
ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
| Типоразмер | Метрическая М ГОСТ 24705 | Трубная цилиндрическая G ГОСТ 6357-81, Коническая дюймовая R ГОСТ 6211-81, Коническая дюймовая N NPT |
Масса, кг* |
| ВЗН02 | M12x1,5 | 1/4″ | По запросу |
| ВЗН01 | M16x1,5 | 3/8″ | 0,05 |
| ВЗН1 | M20x1,5 | 1/2″ | 0,08 |
| ВЗН2 | M25x1,5 | 3/4″ | 0,08 |
| ВЗН3 | M32x1,5 | 1″ | 0,14 |
| ВЗН4 | M40x1,5 | 1 1/4″ | 0,20 |
| ВЗН5 | M50x1,5 | 1 1/2″ | 0,35 |
| ВЗН6 | M63x1,5 | 2″ | 0,56 |
| ВЗН7 | M75x1,5 | 2 1/2″ | По запросу |
| ВЗН8 | M90x1,5 | 3″ | По запросу |
| ВЗН10 | M100x1,5 | 4″ | По запросу |
ФОРМИРОВАНИЕ МАРКИРОВКИ
| ВЗН | X1 | X2 | Х3 | / | Х4 | – ТУ 27.33.13-031-72453807-2017 | |||
| BH3 | Тип заглушки | ||||||||
| X1 | Типоразмер | ||||||||
| X2 | Тип резьбы: Коническая дюймовая NPT – N; Метрическая ГОСТ 24705 – M; Трубная коническая ГОСТ 6211-81 – R; Трубная цилиндрическая ГОСТ 6357-81 – G | ||||||||
| X3 | Материал: Никелированная латунь – НК; Нержавеющая сталь – Н; Коррозионностойкий алюминиевый сплав – A | ||||||||
| X4 | Опции, аксессуары и исполнения |
