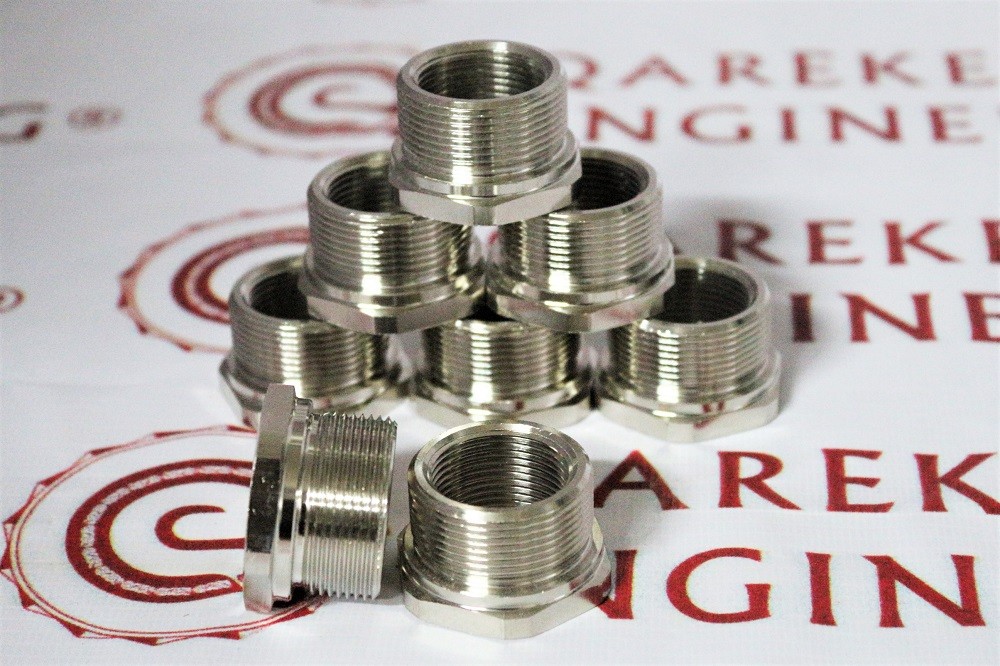

Взрывозащищенные переходники серии ВА M32 (M) х M25 (F) | BA32-25

Взрывозащищенные переходники серии ВА предназначены для изменения диаметра и/или изменения типа резьбы вводных отверстий.

Артикул: BA32-25 Категория:

Контакты для связи:

E-mail: info@qareket-engineering.com
Телефон: +7 777 182 86 89

Описание

Взрывозащищенные переходники серии ВА

Тип ВА
Технические условия ТУ 3599-004-15232514-2014
Сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»

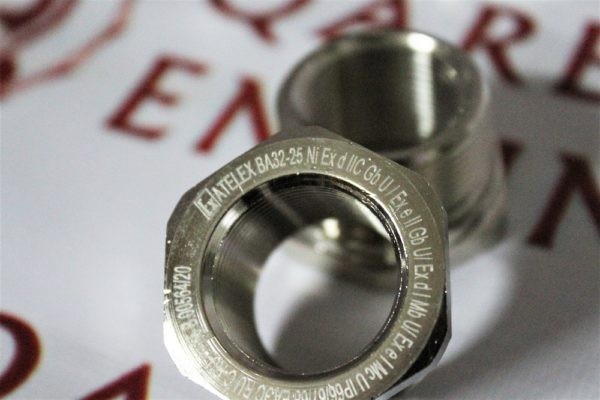

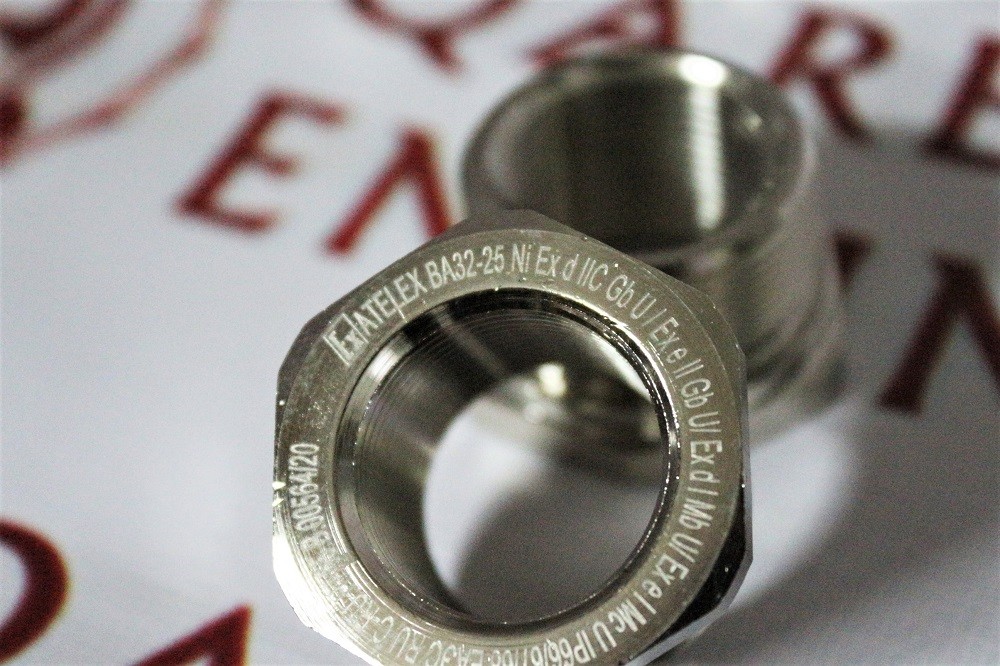

Маркировки взрывозащиты Ex e II Gb U (Ex e IIС Gb U)
Ex d IIC Gb U
Ex ta IIIC Da U
Защита от внешних воздействий IP66 / IP67 / IP68
Температура эксплуатации -60°С ≤Ta≤ +130°С
Материал корпусных деталей Латунь / никелированная латунь / нержавеющая сталь



Взрывозащищенные переходники серии ВА предназначены для изменения диаметра и/или изменения типа резьбы вводных отверстий.

Переходники имеют двойную маркировку взрывозащиты по газу и маркировку защиты по пыли и предназначены для эксплуатации в составе законченных изделий во взрывоопасных зонах классов 0, 1 и 2, а также 20, 21 и 22.

При использовании переходников в составе взрывозащищенного электрооборудования необходимо соблюдать следующие правила:
1) разрешено использовать не более одного переходника на одном кабельном вводе;
2) запрещается устанавливать стопорную заглушку в переходник.
3) в переходниках размер внутренней (большей) резьбы не должен отличаться от наружной (меньшей) более чем на два шага.
4) при использовании переходников с метрической резьбой, обязательно необходимо применять уплотнительные кольца которое является дополнительным элементом для защиты резьбы от загрязнения и заказывается отдельно.

Габаритные размеры переходников серии ВА

Тип

Код заказа*

Тип и размер
резьбы А

Тип и размер
резьбы В

Длина L, мм

Размер шестигранника
под ключ M x N, мм

BA20-25

M20x1,5

M25x1,5

35

30х33

BA20-32

M20x1,5

M32x1,5

35

36х39,2

BA25-32

M25x1,5

M32x1,5

35

36х39,2

BA25-40

M25x1,5

M40x1,5

35

46х50,6

BA32-40

M32x1,5

M40x1,5

35

46х50,6

BA25-1NPT

M25x1,5

1″NPT

35

36×39,2

BA25-20

M25x1,5

M20x1,5

23

30х33

BA32-20

M32x1,5

M20x1,5

23

36х39,2

BA32-25

M32x1,5

M25x1,5

23

36х39,2

BA40-25

M40x1,5

M25x1,5

23

46х50,6

BA40-32

M40x1,5

M32x1,5

23

46х50,6

BA32-1/2G

M32x1,5

1/2″G

23

36×39,2

* – Код заказа указан для латунных изделий
