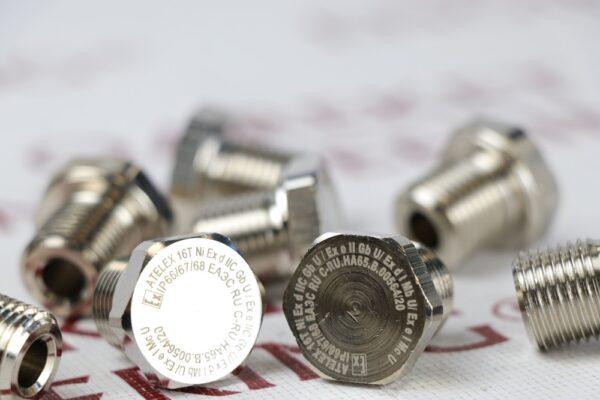

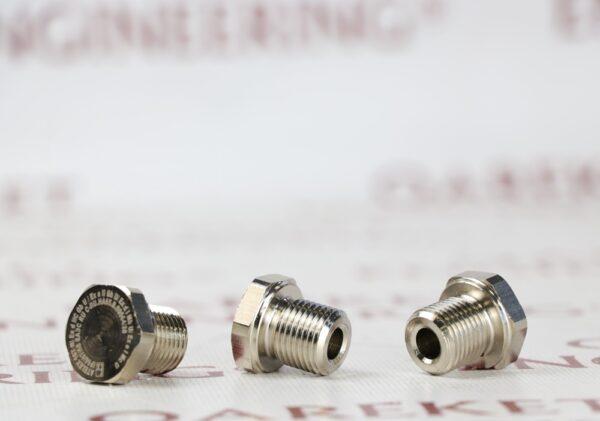

Взрывозащищенная заглушка из никелированной латуни серии Т | ATELEX 16T | ID: 43552
| Технические условия | ТУ 3599-004-15232514-2014 |
| Маркировки взрывозащиты: | |
| 1Ex e II Gb Х | (ГОСТ Р МЭК 60079-7-2012) |
| 1Ex d IIC Gb Х | (ГОСТ IEC 60079-1-2011) |
| Ex ta IIIC Da Х | (ГОСТ Р МЭК 60079-31-2010) |
| Степень защиты | IP66 / IP67 / IP68 |
| Рабочая температура | -60°С… +130°С |
| Возможные материалы для изготовления | латунь / никелированная латунь / нержавеющая сталь |
Контакты для связи:
Телефон: +7 777 182 86 89
Description
Взрывозащищенные заглушки серии Т предназначены для обеспечения временных или постоянных средств консервации неиспользованных вводных отверстий взрывозащищенных корпусов.
Заглушки изготавливаются с шестигранными головками, что дает возможность устанавливать и демонтировать их с помощью рожкового или накидного гаечного ключа. Конструкция заглушки позволяет использовать уплотнительное кольцо для резьбы на входе, которое является дополнительным элементом для защиты резьбы от загрязнения и заказывается отдельно.
Заглушки имеют двойную маркировку взрывозащиты по газу и маркировку защиты по пыли и предназначены для эксплуатации в составе законченных изделий во взрывоопасных зонах классов 0, 1 и 2, а также 20, 21 и 22.
Габаритные размеры заглушек серии Т |
|||
|
Код заказа* |
Тип и размер |
Общая длина L, мм |
Размер шестигранника |
|
16Т |
M16x1,5 |
22 |
22×23,5 |
|
20Т |
M20x1,5 |
22 |
24х25,9 |
|
25Т |
M25x1,5 |
22 |
30х32,4 |
|
32Т |
M32x1,5 |
22 |
36х38,9 |
|
40Т |
M40x1,5 |
22 |
46х49,6 |
| 50Т | M50x1,5 | 22 | 55х60,5 |
| 63Т | M63x1,5 | 22 | 70х77 |
| 75Т | M75x1,5 | 22 | 80х88 |
|
90Т |
M90x1,5 |
22 |
99х108,9 |
|
16Т 3/8NPT |
3/8″NPT |
22 |
22х23,5 |
|
20Т 1/2NPT |
1/2″NPT |
22 |
24х25,9 |
|
25Т 3/4NPT |
3/4″NPT |
22 |
30х32,4 |
|
32Т 1NPT |
1″NPT |
22 |
36х38,9 |
|
40Т 1 1/4NPT |
1 1/4″NPT |
22 |
46х49,6 |
|
50Т 1 1/2NPT |
1 1/2NPT |
22 |
55×60,5 |
| 63Т 2NPT | 2″NPT | 22 | 70×77 |
| 75Т 2 1/2NPT | 2 1/2″NPT | 22 | 80×88 |
| 90Т 3NPT | 3″NPT | 22 | 99×108,9 |
| 16Т 3/8NPT | 3/8″NPT | 22 | 22×23,5 |
|
20Т 1/2G |
1/2″G |
22 |
24х25,9 |
|
25Т 3/4G |
3/4″G |
22 |
30х32,4 |
|
32Т 1G |
1″G |
22 |
36х38,9 |
|
40Т 1 1/4G |
1 1/4″G |
22 |
46х49,6 |
|
50Т 1 1/2G |
1 1/2″G |
22 |
55×60,5 |
|
63Т 2G |
2G |
22 |
70×77 |
| 75Т 2 1/2G | 2 1/2″G | 22 | 80×88 |
| 90Т 3G | 3″G | 22 | 99×108,9 |
