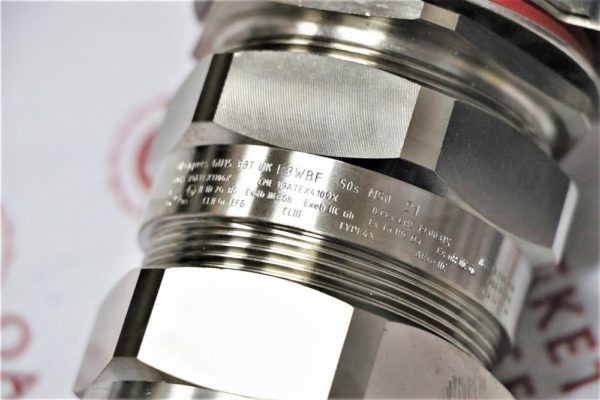

Взрывобезопасный Кабельный ввод серии E3WBF3KS1/50S/M50

Артикул: E3WBF3KS1/50S/M50 Категории: ,

Контакты для связи:

E-mail: info@qareket-engineering.com
Телефон: +7 777 182 86 89

Описание

Кабельные вводы типа “Е”, имеют взрывозащиту вида: взрывонепроницаемая оболочка (Ex d); защита вида е (Ex e); защита вида n – ограничение (циркуляции воздуха) (Ex nR).
Применяются в зоне 1, зоне 2, с категориями взрывоопасной смеси IIA, IIB и IIC.Обеспечивают взрывобезопасное уплотнение на внутренней оболочке кабеля и защиту от воздействия
окружающей среды на внешней оболочке кабеля. Имеют съемную, зависящую от типа брони систему крепления брони для кабелей с проволочной (W), сетчатой (X) или ленточной (Z)
броней. Кабельные вводы типа “E” обеспечивают степень защиты IP66, IP68 при погружении на глубину до 35 метров, при использовании «кольцеобразного» уплотнителя вводной
части. Дополнительная опция “IE” позволяет использовать данные кабельные вводы с высоковольтными кабелями (с нагрузкой более 10,4 кА). Кабельный ввод типа “Е” в специальном
исполнении может использоваться совместно с кабелем, имеющим свинцовую оболочку, а также греющимся и с LSOH кабелем.

Пример кода заказа: E1WBFCK1/NP/20/050NPT
E Тип кабельного ввода
1 Уплотнение: неопрен – (1); неопрен для свинцовой оболочки – (2); силикон – (3);
силикон для свинцовой оболочки – (4)
W Вид брони: SWA (W); SWB (X); STA (Z)
B Латунь – (B); нержавеющая сталь – (S)
IE Интегрированное заземление (см. стр. TR-3)
F Тройная сертификация
Опции:
R Уплотнение уменьшенного диаметра
C Кожух PVC – (C); кожух PCP – (P); кожух LSOH – (3)
K или V Контргайка, кольцо заземления и нейлоновое уплотнительное кольцо – (К);
или фибровое – (V), для обеспечения защиты по IP
S Наличие рифленой шайбы
1 Количество в комплекте
NP Никелевое покрытие – (NP); цинковое покрытие – (ZP)
20 Размер ввода
050NPT 1/2’‘ NPT входная резьба

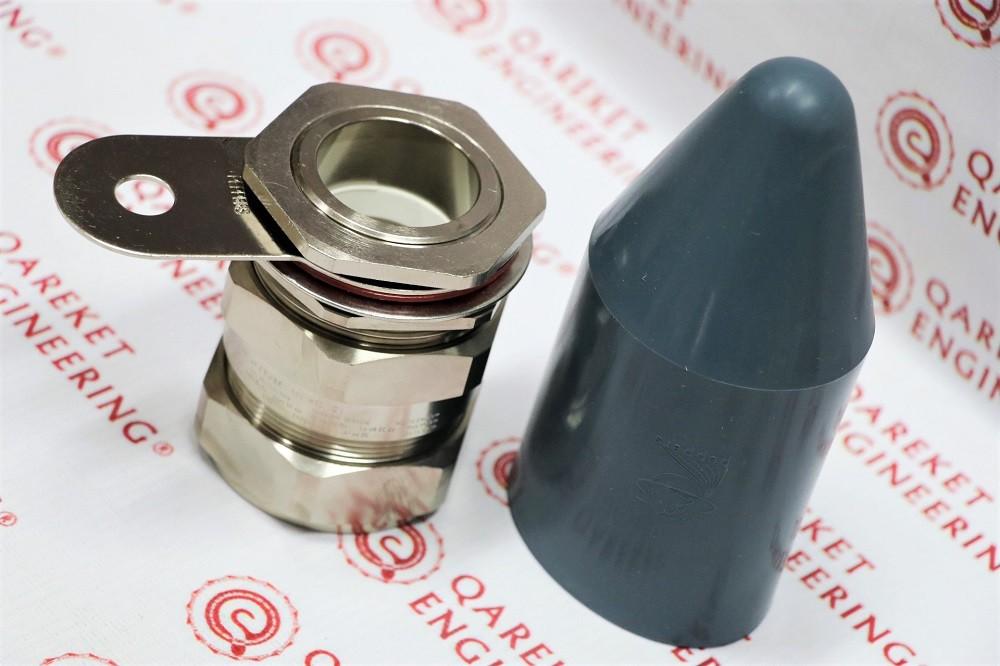

Принадлежности:
Контргайка Латунь (ACBLN) / Нержавеющая сталь (ACSLN)
Кольцо
заземления
Латунь (ACBET) / Нержавеющая сталь (ACSET)
Уплотнительные
кольца IP
Нейлон (ACNSW) / Фибра (ACFSW) / PTFE (ACPSW)
Рифленая
шайба
Нержавеющая сталь (ACSSW)
Защитные
кожухи
PVC (ACSPVC) / PCP (ACSPCP) / LSOH (ACSSIO)
Варианты: D****F Не используется внешнее уплотнение
