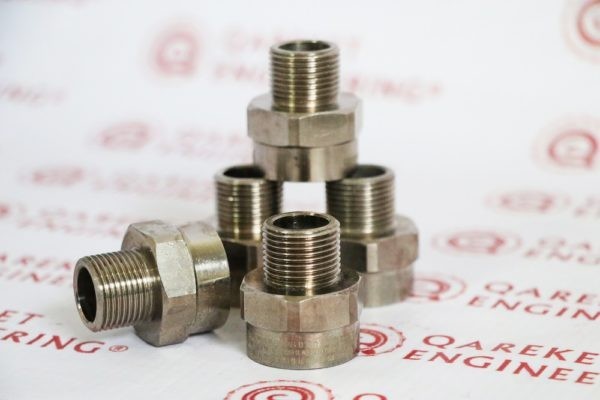

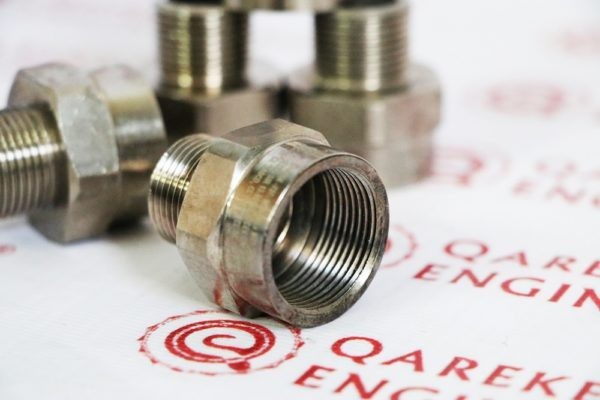

Взрывобезопасный адаптер CMP серии 737 M20(M) X M25(F) Exd/Exe N.PLTD ADAP | 737DM2M35

Используются для изменения типа резьбы
Широкий ассортимент типов и размеров резьбы
Доступны версии для общего и промышленного использования
Имеется контактная поверхность под уплотнительные кольца
От -60 ˚C до 200 ˚C (металл)
Переходные муфты с международной маркировкой:
– IECEx, ATEX, UL и cCSAus
Адаптеры с международной маркировкой:
– Изменение на один размер: IECEx, ATEX, cCSAus
– Изменение на два размера: IECEx, ATEX

  • Тип наружной резьбы: Метрическая система мер
  • Тип внутренней резьбы: Метрическая система мер
  • Материал: Латунь, Никелированная латунь
Артикул: 737DM2M35 Категории: ,

Контакты для связи:

E-mail: info@qareket-engineering.com
Телефон: +7 777 182 86 89

Описание

Взрывобезопасный адаптер CMP серии 737 M20(M) X M25(F) Exd/Exe N.PLTD ADAP

Артикул: 737DM2M35

Адаптеры и муфты серии 737 позволяют выбрать нужный переходной элемент между кабельным вводом и взрывозащищенным оборудованием для согласования резьбы разного размера и типа. Поставляются с дополнительным интегрированным уплотнительным кольцом и без а так же изготавливаются из различных материалов как для общепромышленного применения так и для взрывоопасных зон с сертификацией Exd и Exе. Нейлоновая версия возможна к применению только для неметаллических корпусов.

Габаритные размеры

Переходная муфта Адаптер Размеры шестигранника, мм
Наружная резьба Наружная резьба Внутренняя резьба А В
М20 М16 М20 24 26,6
М25 М20 М25 30 33,3
М32 М25 М32 36 39,9
М40 М32 М40 46 51,0
М50 М40 М50 55 61,0
М63 М50 М63 70 77,6
М75 М63 М75 80 88,7

Вид защиты

Код Вид защиты
D взрывозащита с двойной сертификацией Exd / Exe
E взрывозащита, защита вида “e” (Exe)
F взрывозащита, защита вида “d” (Exd)
G промышленного применения (индустриальный)
M взрывозащита, группа I (для горных предприятий)

Тип резьбы

Код Тип резьбы
M Metric
T NPT
P PG

Размер резьбы

Код Размер резьбы
Metric NPT PG
1 16 1/2″ 9
2 20 3/4″ 11
3 25 1” 13.5
4 32 1 1/4″ 16
5 40 1 1/2″ 21
6 50 2” 29
7 63 2 1/2″ 36
8 75 3” 42
9 90 48

Материал изготовления

Код Материал
латунь
1 алюминий
2 нейлон
3 малоуглеродистая сталь
4 нержавеющая сталь
5 никелированная латунь

Структура обозначения: 737 – X1X2X3X4 = Х1 – вид защиты, Х2 – тип и размер наружной резьбы, Х3 – тип и размер, внутренней резьбы, Х4 – материал изготовления

Примечание: при заказе адаптеров и переходных муфт всегда первой указывается наружная резьба.

Пример заказа: 737-D-R-M3-M2 = переходная муфта двойной сертификации Exd/Exe, М25 (наружная резьба) — М20 (внутренняя резьба), латунь, с дополнительным уплотнительным кольцом; 737-E-M2-M3-4 = адаптер Exe, М20 (наружная резьба) — М25 (внутренняя резьба), нержавеющая сталь
