Swagelok трубный обжимной фитинг из нержавеющей стали, угловая муфта, наружный диаметр трубки 3/8 дюйма | SS-600-9

Артикул: SS-600-9 Категория:
ID товара: 33937

Контакты для связи:

E-mail: info@qareket-engineering.com
Телефон: +7 777 182 86 89

Описание

Трубный обжимной фитинг
Swagelok , колено 90 °, 3/8 дюйма, нержавеющая сталь, манометрический номер Swagelok PN: SS-600-9

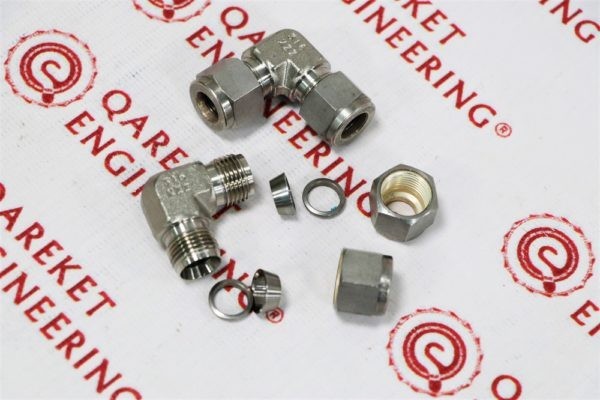

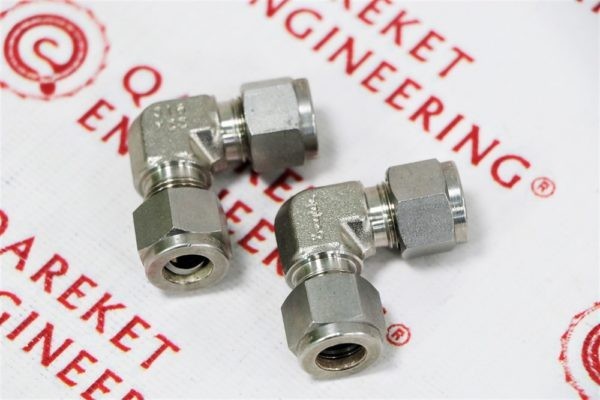

Этот угловой фитинг Swagelok® 3/8 дюйма на 90 ° соединяет две трубы с внешним диаметром 3/8 дюйма под углом 90 градусов (под прямым углом) и изготовлен из нержавеющей стали 316. Угловые соединения включают в себя гайки и наборы наконечников. Резьба гайки покрыта серебром для предотвращения истирание и заедание фитинга при затяжке.

Угловые соединения используются, когда два неизолированных конца трубок одинакового размера должны быть соединены под прямым углом. Соединения выполняются с гайками, обращенными друг к другу.

Эти стандартные промышленные фитинги и компоненты Swagelok компрессионного типа они произведены с высокой точностью и предлагают газонепроницаемое уплотнение металл-металл. Они доступны в стандартных фракционных размерах трубок для изготовления трубок из нержавеющей стали. Полированная поверхность и материалы высокой чистоты практически исключают эти фитинги как источник загрязнения системы.

Их можно использовать для любого потока жидкости и обеспечить герметичность от вакуума до положительного давления. Эти фитинги обеспечивают постоянную калибровку при первоначальной установке, их легко отсоединить и надежно подтянуть.

Конструкция этих фитингов с двумя обжимными кольцами проста в установке, и во время установки на трубки не передается крутящий момент. Две манжеты разделяют функции уплотнения и захвата трубки; каждая муфта оптимизирована для выполнения своей функции. Доступные щупы Swagelok для проверки зазоров обеспечивают достаточное натяжение при первоначальной установке.

Подбор изделий с учетом требований безопасности:Для того чтобы проектировщик системы и пользователь могли гарантированно выполнить подбор изделий с учетом требований безопасности, необходимо принять в рассмотрение дизайн системы и полный каталог продукции. При выборе изделий следует принимать во внимание всю систему в целом, чтобы обеспечить ее безопасную и бесперебойную работу. Соблюдение назначения устройств, совместимости материалов, надлежащих рабочих параметров, правильный монтаж, эксплуатация и обслуживание являются обязанностями проектировщика системы и пользователя.

Предупреждение: Запрещается совместное использование и замена продуктов или компонентов Swagelok, на производство которых не распространяются отраслевые стандарты проектирования (в том числе торцевых соединений трубных обжимных фитингов Swagelok), продуктами или компонентами других производителей.

Материал корпуса Нержавеющая сталь 316
Со сквозным проходом Нет
Процедура очистки Стандартная инструкция по очистке и упаковке (SC-10)
Размер соединения 1 3/8 дюйма
Тип соединения 1 Трубный обжимной фитинг Swagelok®
Размер соединения 2 3/8 дюйма
Тип соединения 2 Трубный обжимной фитинг Swagelok®
Ограничитель расхода Нет
