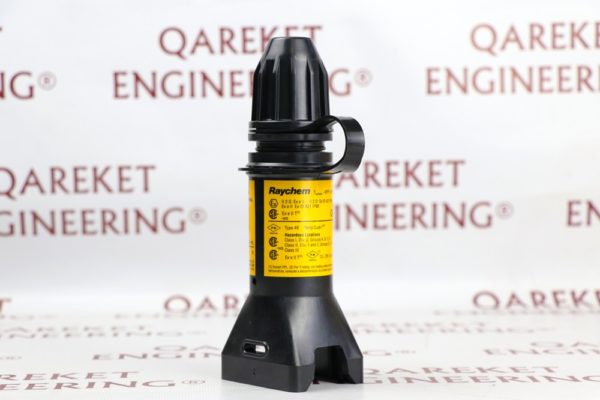

Raychem E-100-E (101255-000) Механический комплект для оконцевания End Seal

Description

Raychem E-100-E (101255-000) Механический комплект для оконцевания End Seal

Наборы Е-100-E и E-100-L-E — это концевые заделки, обеспечивающие доступ к концам заделанного кабеля с возможностью повторного использования. Набор Е-100-E не имеет индикационной лампы, Е-100-L-E оснащен индикационной лампой. Оба набора могут использоваться со всеми промышленными греющими кабелями Raychem: BTV, QTVR, XTV, KTV и VPL и сертифицированы для применения во взрывоопасных зонах.

Е-100-E	E-100-L-E

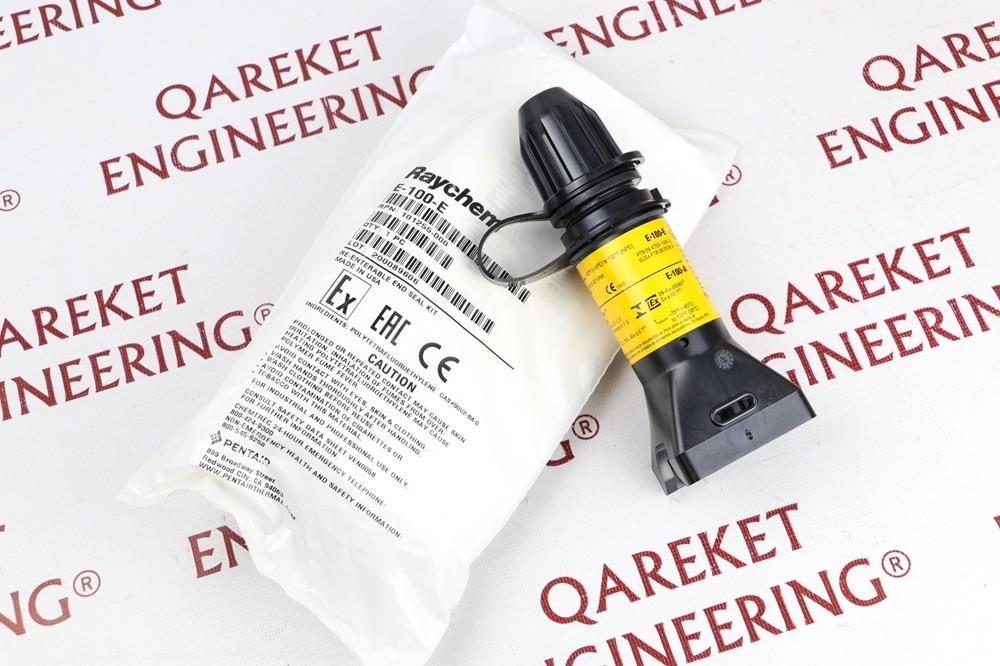

Комплектация		1 концевая заделка 1 хомут 1 адаптер для труб малого диаметра 1 инструкция по монтаж (на нескольких языках)
Места установки
	Классификация зон	Взрывоопасные зоны (класс 1 или 2) Нормальные Помещения или открытые площадки
Сертификация		EEx e II PTB № 98 ATEX 1101 U Взрывоопасные зоны: Класс I, зона 2, группы А, В, С, D; Класс II, зоны 1 и 2, группы Е, F, G; Класс III Сертифицированы DNV (сертификаты № Е-5121 и № Е-5122), Госгортехнадзором России, Проматомнадзором Беларуси, МЧС Казахстана, Госгортехнадзором Украины
Технические характеристики
	Макс. допустимая температура
	Макс. напряжение питания	254 В переменного тока
	Допустимая температура окружающей среды	-50…+40°С	-50.+40°С
	Мин. температура монтажа	-50°С	-50°С
	Общая высота	Примерно 171 мм	Примерно 197 мм
	Наружный диаметр	Примерно 46 мм Для теплоизоляции толщиной до 100 мм	Примерно 66 мм Для теплоизоляции толщиной до 100 мм
	Степень защиты	IP65	IP65
	Ударопрочность	Соответствует EN 50 014, более 7 Дж	Соответствует EN 50 014, более 7 Дж
	Стойкость к УФ-излучению	Не происходит деструкции после воздействия в течение свыше 1000 часов	Не происходит деструкции после воздействия в течение свыше 1000 часов
	Стойкость к действию растворителей	Высокая	Высокая
	Разгрузка механических напряжений	> 250 Н	> 250 Н
Источник света
	Тип		Светодиоды зеленого цвета
	Номинальное напряжение		230 В перем. тока, 50/60 Гц
	Потребление электроэнергии		< 2 Вт
	Защита и устойчивость к электромагнитным излучениям		Соответствует EN 50 082-2:1995 EN 50 081-1:1991
	Вибростойкость		Соответствует МЭК 68-2-6, 10-150 Гц, 20 м/с2
	Ударостойкость		Соответствует МЭК 68-2-27,50 г, 11 мс
Данные по монтажу
	Требуемый инструмент	Нож для резки кабеля, кусачки, отвертка	Нож для резки кабеля, кусачки, отвертка, обжимной инструмент, острогубцы
Информация для заказа
	Обозначение изделия	Е-100-Е	E-100-L2-E
	Номер по каталогу и вес	101255-000 (220 г)	726985-000 (630 г)
		Требуется один хомут для крепления к трубе (в набор не включен)	Требуется один хомут для крепления к трубе (в набор не включен)
