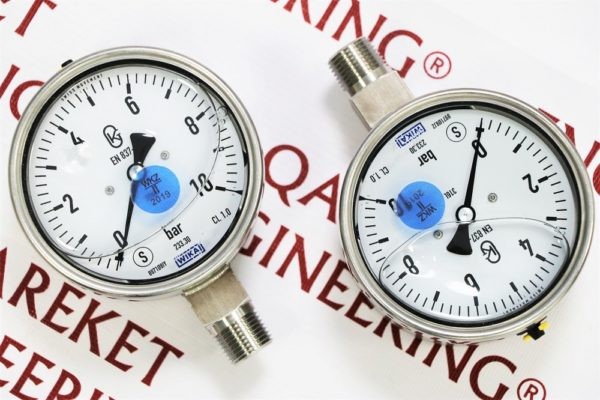

Промышленный манометр давления, нержавеющая сталь | Wika 232.30 с трубкой Бурдона

Описание

Исполнение: EN 837-1

Номинальный размер (HP), мм: 63, 100, 160 мм

Класс точности:
НР 63: 1.6
НР 100, 160: 1.0

ID товара: 40076

Контакты для связи:

E-mail: info@qareket-engineering.com
Телефон: +7 777 182 86 89

Описание

Нержавеющая сталь, безопасное исполнение, модель 232.30/233.30, с гидрозаполнением

Применение

Соответствие повышенным требованиям безопасности
С гидрозаполнением- для условий с высокими динамическими пульсациями давления или вибрацией
Для газообразных и жидких не агрессивных, а также агрессивных сред, не сильно вязких, не кристаллизующихся. Для агрессивных окружающих сред
Химическая/нефтехимическая промышленность, энергетика, морские применения, защита окружающей среды, горнодобывающая промышленность, машиностроение, технологические процессы производств
Особенности

Безопасный манометр с прочной защитой перегородкой, соответствует требованиям безопасности EN 837-1, BS 1780 и ASME B 30.1
Хорошая стабильность при циклических нагрузках и виброустойчивость
Полностью из нержавеющей стали
Диапазоны измерений до 0..1600 бар

Диапазоны измерения:
НР 63: 0 … 1 до 0 … 1000 бар
НР 100: 0 … 0.6 до 0 … 1000 бар
НР 160: 0 … 0.6 до 0 … 1600 бар
или все другие вакууметрические или мановакууметрические диапазоны по запросу

Предельное давление:

НР 63: постоянное- верхний предел измерений

постоянное- 0,9 х ВПИ

НР 100,160: постоянное- ВПИ

переменное: 0,9 х ВПИ

кратковременное: 1,3 х ВПИ

Рабочая температура:

окружающей среды: -40..+60°C, без гидрозаполнения

-20….+60°C, с заполнением глицерином

измеряемой среды: до +200°C, без гидрозаполнения,

до +100°C, с гидрозаполнением

Влияние температуры: при изменении температуры окружающей среды от +20°C; макс. ±0.4 % ВПИ/10 К

Степень защиты оболочки: IP 65 по EN 60 529/IEC 529/ГОСТ 14254

(манометры со штуцером сзади снизу: IP 55)

Стандартное исполнение

Присоединение к процессу: нержавеющая сталь 316L, штуцер снизу (LM) или сзади снизу (LBM);

HP 63: G 1/4 B (наружная), 14 мм под ключ

HP 100, 160: G 1/2 B (наружная), 22 мм под ключ

(HP 160 штуцер только снизу)

Чувствительный элемент: нержавеющая сталь 316L;

< 100 бар: С-образный >100 бар: многовитковый

Механизм: нержавеющая сталь

Циферблат: алюминий, белый, черные надписи, HP 63 с упором для стрелки

Стрелка: алюминий, черная

Корпус: полированная нержавеющая сталь, прочная защитная перегородка, выдуваемая задняя стенка, для диапазона <16 бар компенсационный клапан атмосферного давления Стекло: ламинированное безопасное Кольцо: байонетное, нержавеющая сталь Гидрозаполнение (модель 233.30): глицерин 99,7% Дополнительно Другие присоединения к процессу Сборка с разделителем сред, см.обзор продукции DS Измерительная система из монеля (модель 263.30) Измерительная система из нержавеющей стали 1,4571 Фланцы для монтажа на панель, нержавеющая сталь, или полированная нерж. сталь Ушки для монтажа на панель, нерж.сталь Температура окружающей среды -40 °C: заполнение силиконовым маслом Степень защиты оболочки IP 66 / IP 67 Электроконтакты (см. типовый лист AC 08.01) Манометр с электрическим выходным сигналом, модель PGT23.100/160, типовый лист PV 12.04 Исполнение по ATEX EX|| 2 GD
