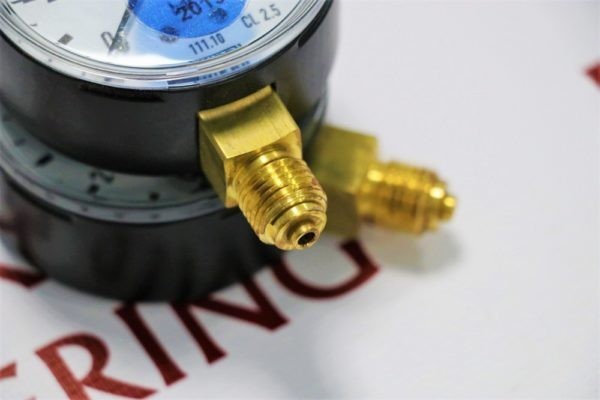

Манометр с трубкой Бурдона, медный сплав Стандартное исполнение Модели 111.10, 111.12

Артикул: WIKA 111.10 Категория:

Контакты для связи:

E-mail: info@qareket-engineering.com
Телефон: +7 777 182 86 89

Описание

Технические характеристики
Конструкция
EN 837-1
Номинальный диаметр, мм
40, 50, 63, 80, 100
160 только для модели 111.10
Класс точности
2,5
Диапазоны шкалы
От 0 … 0,6 до 0 … 400 бар
(номинальный диаметр 160: макс. 40 бар)
или все другие эквивалентные диапазоны
вакууметрического или мановакууметрического
давления
Ограничения по давлению
Постоянное: 3/4 x значения полной
шкалы
Переменное: 2/3 x значения полной
шкалы
Кратковременное: Значение полной шкалы
Допустимая температура
Окружающая среда: -20 … +60 °C
Измеряемая среда: +60 °C максимум
Влияние температуры
При отклонении температуры измерительной системы
от нормального значения (+20 °C): макс. ±0,4 %/10 K от
значения полной шкалы
Технологическое присоединение
Медный сплав
Технологические присоединения и размеры раскрыва
гаечного ключа приведены на странице 4
Чувствительный элемент
Медный сплав
C-образного или спирального типа
Механизм
Медный сплав
Циферблат
Номинальный диаметр 40, 50, 63: пластмасса, белый
цвет, с упорным штифтом для стрелки
Номинальный диаметр 80, 100, 160:
Алюминий, белый цвет, с упорным штифтом для стрелки
Черные надписи, красная стрелка с диапазонами
измерения от 0 … 0,6 до 0 … 60 бар
Стрелка
Пластмасса, черный цвет
Номинальный диаметр 160: Алюминий, черный цвет
Корпус
Пластмасса, черный цвет
Модель 111.12, Номинальный диаметр 100: Углеродистая
сталь, черный цвет
Модель 111.10, Номинальный диаметр 160: Углеродистая
сталь, черный цвет
Смотровое стекло
Пластмасса, прозрачная, защелкивается в корпусе
Модель 111.10, Номинальный диаметр 160:
инструментальное стекло
