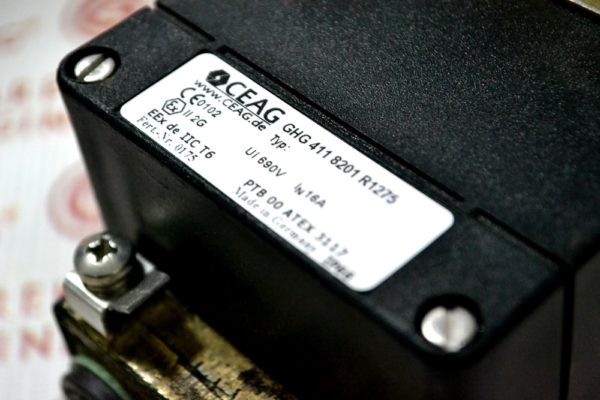

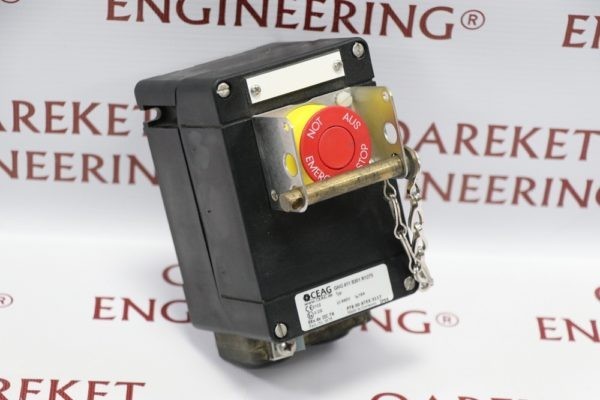

Кнопка аварийного отключения CEAG 411 81
Характеристики
- Плоские боковые стенки
- Быстрая фиксация всех встроенных компонентов
- Высокая химическая стойкость
- Различные корпуса могут быть объединены
Контакты для связи:
Телефон: +7 777 182 86 89
Описание
Кнопка аварийного отключения CEAG
| Маркировка в соотв. до 2014/34 / ЕС | II 2 G Ex ed ib m IIC T6 II 2 D Ex tD A21 IP66 T80 ° C |
| Экзаменационный сертификат типа EC | PTB 00 ATEX 3117 |
| Сертификат соответствия МЭКЕх | IECEx BKI 04.0003 |
| Маркировка в соотв. в МЭКЕх | Ex e II T6, Ex e ib IIC T6, Ex ed IIC T6 или Ex ed ib IIC T6 |
| Допустимая температура окружающей среды | От –20 ° C до +40 ° C –55 ° C до +55 ° C (опция) |
| Номинальное напряжение | 690 В переменного тока |
| Номинальный ток | 16 А |
| Номинальная производительность / номинальная разрывная способность в соотв. EN 60947-5-1 |
Ex41 AC-15: Ue 250 В / т. Е. 6 A Ue 500 В / т. Е. 4 A DC-13: Ue 24 В / т. Е. 6 A Ue 110 В / т. Е. 0,5 A Ex23 AC-15: Ue 230 В / т. Е. 6 A Ue 500 V / Ie 4 A DC-13: Ue 24 V / Ie 2 A Ue 230 V / Ie 0,5 A |
| Соединительные клеммы | 2 х 2,5 мм2 |
| Класс защиты | я |
| Степень защиты в соотв. по EN 60529 | IP66 (стандарт) |
| Кабельные вводы / Уплотнительные пластины / Бурение корпуса | 1 кабельный ввод M25 или 1 резьба M20 с латунным фланцем |
| Материал корпуса | полиамид |
| Цвет корпуса | черный |
Станции управления CEAG могут быть объединены в соответствии с требованиями заказчика. Быстрая фиксация позволяет закрепить до трех встроенных компонентов CEAG, таких как сигнальные лампы, кнопки и переключатели, на рейке в корпусе. Корпуса состоят из низкотемпературного ударопрочного термопластика, который соответствует требованиям EN 60079 и обеспечивает высокую стойкость к химическим веществам. Тщательно продуманный дизайн с низкими боковыми стенками обеспечивает оптимальное подключение кабеля. Компоненты могут быть выдвинуты из корпуса для облегчения подачи кабеля. Пазы на монтажных рейках предотвращают перекручивание встроенных компонентов.
Опциональные монтажные панели CEAG обеспечивают надежную технику крепления. Муфты соединяют корпуса друг с другом и предотвращают их перекручивание. В качестве альтернативы
для монтажа можно использовать металлические винты и фланцы – металлические фланцы также обеспечивают внешнее заземление.
Встроенные компоненты отличаются по размеру. Различные типы корпусов допускают различные комбинации этих компонентов. Примерные диаграммы типов корпусов показывают варианты размещения встроенных компонентов с номерами или предварительно определенными позициями.
Свободные места для монтажа могут быть предоставлены для модернизации сертифицированных компонентов CEAG. Затем они запечатаны на заводе с заглушками. Кнопка аварийного отключения CEAG
Надежный контроль процессов
Даже в самых неблагоприятных условиях станции управления CEAG могут использоваться и работать надежно. Корпуса состоят из низкотемпературного ударопрочного термопластика, который соответствует требованиям EN 60079 и обеспечивает высокую стойкость к химическим веществам. Тщательно продуманный дизайн с низкими боковыми стенками обеспечивает оптимальное подключение кабеля.
Модульная конструкция
Быстрая фиксация позволяет закрепить до трех встроенных компонентов CEAG, таких как сигнальные лампы, кнопки и переключатели, на рейке в корпусе. Они могут быть выведены из корпуса для облегчения подачи кабеля. Пазы на монтажных рейках предотвращают перекручивание встроенных компонентов.
Прост в установке
Настенный монтаж может осуществляться через легкодоступные крепежные отверстия, когда крышка корпуса закрыта. Крепежная плита CEAG предлагает метод крепления, позволяющий сэкономить время. Станции управления CEAG оснащены стандартными кабельными вводами из литой пластмассы M25 с зажимным диаметром от 10 до 17,5 мм. Муфты соединяют корпуса друг с другом и предотвращают их перекручивание. В качестве альтернативы для монтажа можно использовать металлические винты и фланцы – металлические фланцы также обеспечивают внешнее заземление. Свободные места для монтажа могут быть предоставлены для модернизации сертифицированных компонентов CEAG. Затем они запечатаны на заводе с заглушками.
