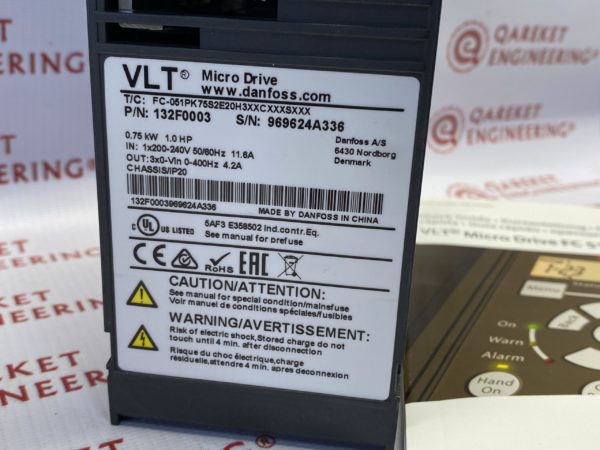

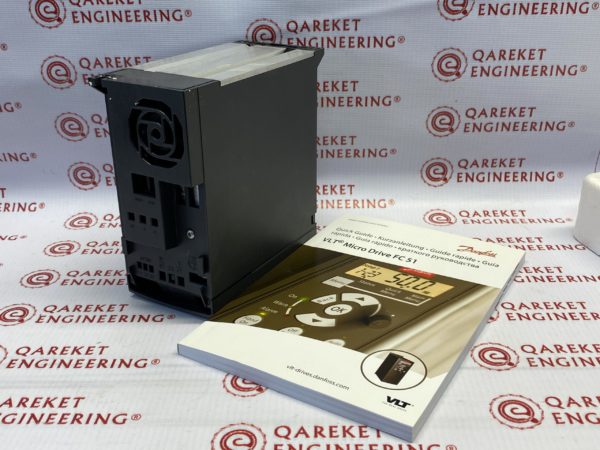

Danfoss серии FC 51 Micro Drive VLT Преобразователь частоты | 132F0003

Частотный преобразователь Danfoss VLT Micro Drive FC-051 — универсальный компактный общепромышленный привод, имеет векторную и скалярную системы управления двигателем. Преобразователь превосходно подходит даже для комплексной автоматизации, повышает энергоэффективность и производительность систем.
Привод обладает высокой функциональностью, надежностью, удобством для пользователя.
Для оптимизации энергоэффективности и функционирования можно настроить около 100 параметров.
Артикул: 132F0003 Категория:

Контакты для связи:

E-mail: info@qareket-engineering.com
Телефон: +7 777 182 86 89

Описание

Danfoss VLT Micro Drive FC 51 – преобразователи частоты марки VLT® с непревзойденной надежностью, удобством в работе, функциональностью, подходящей для решения большинства задач, и в высшей степени легким вводом в эксплуатацию. Номера клемм обозначены, так же как и на других приводах серии VLT.

Отличительные особенности:

  • Удобный для пользователя. Удобство настройки по принципу «Включай и работай» преобразователя частоты VLT Micro Drive – характерная черта марки VLT®.
  • Надежный частотник VLT Micro Drive – полноправный член семейства VLT®, от начала до конца разделяющий качество, надежность и удобство для пользователя. Высокое качество компонентов и оригинальные решения VLT® делают привод VLT® Micro Drive в высшей степени надежным.
  • Маленький привод – высокая функциональность. Несмотря на свои малые размеры и простоту ввода в эксплуатацию, VLT® Micro Drive может быть настроен на выполнение сложных задач. Для оптимизации энергоэффективности и функционирования можно настроить около 100 параметров.
  • Уменьшение занимаемого пространства за счет монтажа «стенка к стенке». Компактный дизайн в виде книги позволяет устанавливать приводы вплотную друг к другу без снижения характеристик.
  • Минимальное проникновение пыли. VLT® Micro Drive разработан таким образом, чтобы исключить прохождение принудительного воздушного потока через электронные компоненты. Печатные платы хорошо защищены внутри привода.
  • Встроенный фильтр ВЧ-помех. Помехи в области радиочастот от кабеля двигателя ограничиваются встроенным фильтром ВЧ-помех, чем обеспечивается работа с кабелем длиной до 15 м (экранированным) и до 50 м (неэкранированным) с выполнением европейских норм.
  • Встроенная функция торможения. С помощью встроенных функций торможения постоянным и переменным током VLT Micro Drive может трансформировать кинетическую энергию нагрузки в энергию торможения для снижения скорости двигателя. Тормозной транзистор встраивается в модели от 1,5 кВт и выше.
  • Интеллектуальное управление теплоотводом. Тепловые потери отводятся через радиатор, оставляя электронику защищенной от пыли и грязи производственного помещения.
  • Конформное покрытие плат как стандарт. Все приводы поставляются с конформным покрытием печатных плат для большего ресурса и надежности.
  • Эффективный радиатор. Радиатор эффективно отводит тепло от электроники, расширяя время работы и надежность привода.
  • Высокий КПД – 98%. Силовые модули привода VLT® обеспечивают работу всей системы без перегрева, благодаря малым потерям мощности.
  • Температура окружающей среды до 50°С. Высокоэффективное охлаждение позволяет работать в условиях с температурой воздуха до 50°С.
  • Защищенный корпус исполнением IP 20. Без потока охлаждающего воздуха через электронику. Обеспечение IP 20 даже без клеммной крышки.
Входные параметры
Тип сети Однофазная
Диапазон напряжений 1х220-240 В -10%…+10%
Коэффициент сдвига фаз (cosf) (>0,98)
Частота сети 50/60 Гц
Выходные параметры
Мощность двигателя 0,75 кВт
Номинальный ток 4,2 А
Выходное напряжение 3х220-240 В
Выходная частота 0-200 Гц (Режим VVC+) 0-400 Гц (Режим U/f)
Время ускорения (торможения) 0,05-3600 с
Программируемые цифровые входы 5
Логика PNP или NPN
Уровень напряжения 0-24 В
Максимальное напряжение на входе 28 В
Входное сопротивления, Ri около 4 кОм
Программируемый импульсный вход 1
Уровень напряжения 0-24 В (PNP позитивная логика)
Точность входа (0,1-110 кГц) Максимальная погрешность 0,1% от полной шкалы
Аналоговые входы
Режимы 1 токовый, 1 переключаемый: напряжение или ток
Цифровые входы
Программируемые цифровые входы 5
Логика PNP или NPN
Уровень напряжения 0-24 В
Максимальное напряжение на входе 28 В
Входное сопротивление, Ri Около 4 кОм
Импульсный вход
Программируемый импульсный вход 1
Уровень напряжения 0-24 В (PNP позитивная логика)
Точность входа (0, 1-110 кГц) Макс. погрешность 0,1% от полной шкалы
Частота на входе 20-5000Гц
Аналоговые входы
Аналоговые входы 2
Режимы 1 токовый, 1 переключаемый: напряжение или ток
Уровень напряжения 0-10 В (масштабируемый)
Уровень тока 0/4-20м А (масштабируемый)
Аналоговый выход
Программируемый аналоговый выход 1
Диапазон тока на аналоговом выходе 0/4-20 мА
Макс. нагрузка на аналоговом выходе относит. общего выхода 500 Ом
Точность аналогового выхода Макс. погрешность 1% от полной шкалы
Внутренний источник питания
Выходное напряжение 10,5±0,5 В, 24±0,5 В
Максимальная нагрузка (10 В) 25 мА
Максимальная нагрузка 24 в 100 мА
Релейные выходы
Программируемые релейные выходы 1
Макс. нагрузка на клеммах ~240 В, 2 А
Коммуникация с шинами передачи данных
FC Protocol, Modbus RTU
Длина кабеля в соответствии с EN55011
Максимальная длина экранированного (бронированного) кабеля двигателя 15 м
Максимальная длина неэкранированного (небронированного) кабеля двигателя 50 м
Сервисные функции
Степень защиты IP20
Тест на вибрацию 0,7 g
Относительная влажность 5-95% (IEC 721-3-3; класс 3K3 (без конденсации во время работы))
Агрессивная среда IEC 721-3-3; класс покрытия 3С3
Максимальная температура среды До 50 С
Среднесуточная температура среды До 40 С
Защита — Электронная тепловая защита двигателя от перегрева;
-Мониторинг температуры радиатора защищает привод от перегрева;
— Привод защищен от к.з. между фазами двигателя U, V, W;
— Привод защищен от к.з. выходных фаз U, V, W на землю
Гарантийный срок эксплуатации 12 мес
Масса не более, кг 1,1
Габариты (ВхШхГ), мм 150х70х148
