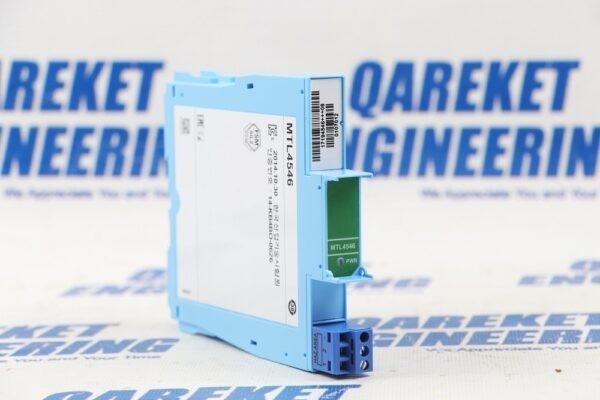

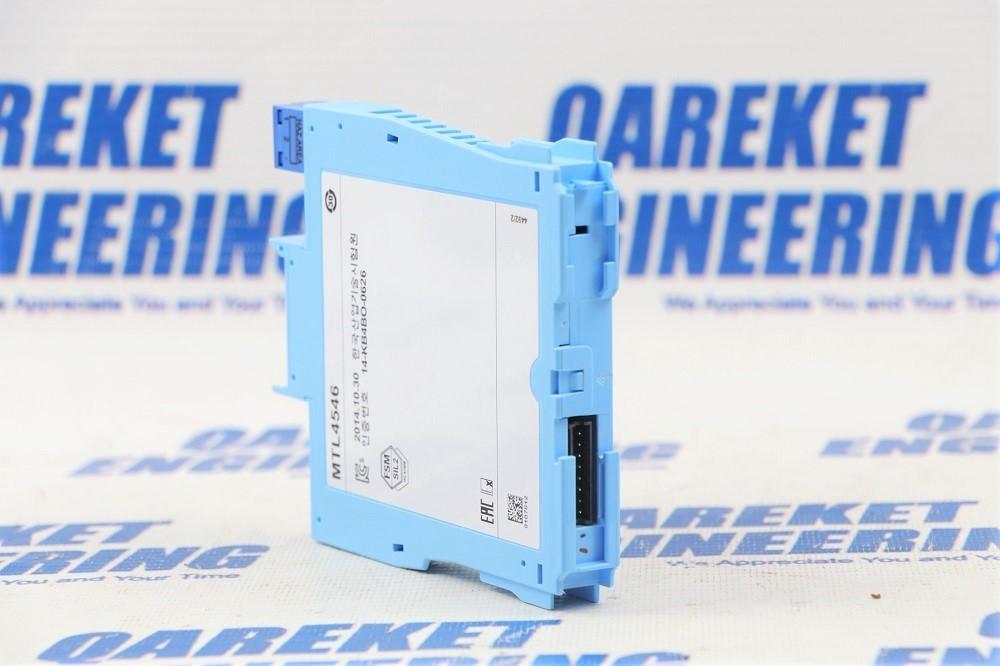

Барьер искрозащиты MTL4546 | Barrier Repeater power supply MTL4546 | EATON | ID: 47311
Технические параметры
- Напряжение питания: 20-35 В DC
- Выходной ток: 4–20 мА
- Диапазон частот цифрового сигнала: от 500 Гц до 10 кГц.
- Максимальное сопротивление нагрузки: 800 Ом (16 В при 20 мА)
- Минимальное сопротивление нагрузки: 90 Ом (выявление короткого замыкания при сопротивлении менее 50 Ом)
- Погрешность передачи: менее 10 мкА
- Температурный диапазон: от -20°C до +60°C
- Тип входного сигнала: 4–20 мА (аналоговый)
- Количество каналов: 1 канал
- Надежность: Высокая степень защиты от помех и стабильность сигнала
- Простота обслуживания: Быстрая замена модуля на плате без отсоединения проводов (технология на объединительной плате)
- Безопасность: Соответствие международным стандартам ATEX, IECEx, FM, CSA
Контакты для связи:
Телефон: +7 777 182 86 89
Документация:
datasheet mtl4546Description
MTL4546 — это одноканальный искробезопасный разделительный барьер (гальванический изолятор) с опцией выявления повреждения линии производства компании Eaton. Он предназначен для питания 2-проводных интеллектуальных (HART) передатчиков 4–20 мА, расположенных в опасной зоне, и передачи сигнала в безопасную зону. Барьер искрозащиты MTL4546 применяется для использования с интеллектуальными позиционерами 4-20мА, с функцией выявления разомкнутой цепи и короткого замыкания.
Барьер MTL4546 повторяет плавающий сигнал 4-20 мА контроллера безопасной зоны с целью управления электропневматическим преобразователем (или другой нагрузкой сопротивлением до 800 Ом),
расположенным в опасной зоне. Модуль поддерживает двунаправленную цифровую связь с интеллектуальными позиционерами, обеспечивая возможность работы с ними со станции оператора или при помощи портативного коммуникатора. Контроллеры с функцией обратного считывания могут определять обрыв и короткое замыкание полевых цепей: в этом случае ток, поступающий на изолирующий модуль, падает до предопределенного значения.
Барьер искрозащиты MTL4546 обеспечивает полностью гальванически развязанное питание постоянного тока для стандартных 2- или 3-проводных преобразователей (сигнал 4–20 мА), установленных во взрывоопасной зоне, и дублирует этот сигнал в другой гальванически развязанной цепи для передачи на нагрузку, расположенную в безопасной зоне. При использовании 2-проводных преобразователей с поддержкой протокола HART устройство позволяет передавать двусторонние сигналы связи, наложенные на токовый сигнал 4–20 мА.
