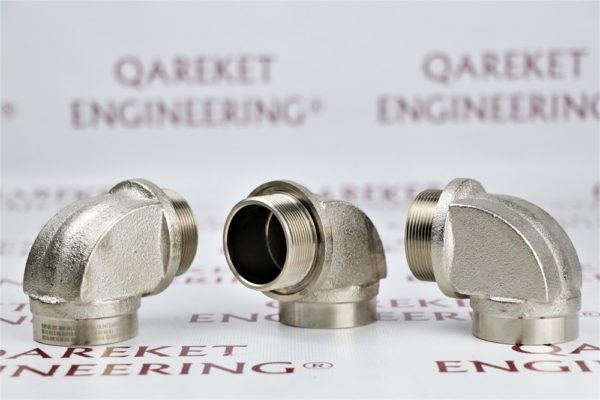

Explosion-proof 90 Degree Adaptor | Взрывозащищенный угловой адаптер (90 гр.) CMP 787 | M40(M)xM40(F) | 787DM5M5

Угловой адаптер (90 гр.), соответствует международным стандартам, аксессуар для взрывобезопасных кабелей и кабелепроводов

• Защищает кабель от чрезмерного механического напряжения при изгибе
• Доступны версии общего и промышленного назначений
• Имеют наружные или внутренние резьбы
• Могут поставляться в комплекте с резьбовыми адаптерами
• Имеется контактная поверхность под уплотнительные кольца
• От -60 ˚C до +200 ˚C
• Международная маркировка: IECEx, ATEX и cCSAus
• Совместим с моделью 737 (кроме прямого ввода в условиях Ex d)

Артикул: 787DM5M5 Категория:
ID товара: 42062

Контакты для связи:

E-mail: info@qareket-engineering.com
Телефон: +7 777 182 86 89

Описание

Код заказа Размер наружной резьбы “A” Минимальная длина резьбы “E” Внутренний диаметр “C” Размер внутренней резьбы Длина выступа “D” Длина выступа “F” Ширина “B” Максимальный момент затяжки (Нм)
787DM2M2 M20 X 1.5 15.3 14.0 M20 X 1.5 29.6 41.0 24.0 7
787DM3M3 M25 X 1.5 15.3 18.6 M25 X 1.5 36.3 49.3 29.0 10
787DM4M4 M32 X 1.5 15.3 25.6 M32 X 1.5 45.2 56.3 36.0 15
787DM5N5 M40 X 1.5 15.3 33.6 M40 X 1.5 54.2 64.8 44.0 25
787DM6M6 M50 X 1.5 15.3 41.0 M50 X 1.5 68.3 74.0 54.0 30
787DM7M7 M63 X 1.5 15.3 50.0 M63 X 1.5 97 104.3 75.3 45
787DM8M8 M75 X 1.5 15.3 61.3 M75 X 1.5 97 111.3 79.5 45
787DM9M9 M90 X 2.0 15.3 80.0 M90 X 2.0 100 131.3 110.0 45
787DM10M10 M100 X 2.0 15.3 91.0 M100 X 2.0 110 141.3 115.0 45
