Raychem nVent электронный термостат с регулированием обогрева | AT-TS-14

Область применения – Нормальные зоны, открытые площадки

Напряжение питания – 230 В перем. тока, +10%/–15%, 50/60 Гц

Макс. коммутируемый ток – 16 A при 250 В перем. тока

Макс. сечение жил – 2,5 мм2

Гистерезис – 0,6…1 K

Точность переключения – 2 K при 60°C (температура калибровки)

Тип переключателя – Однополюсный на одно направление (SPST) (нормально открытый)

Диапазон уставки регулирования  –  0…+120°C

Артикул: AT-TS-14 Категория:
ID товара: 34531

Контакты для связи:

E-mail: info@qareket-engineering.com
Телефон: +7 777 182 86 89

Описание

Raychem nVent электронный термостат с регулированием обогрева | AT-TS-14
Описание

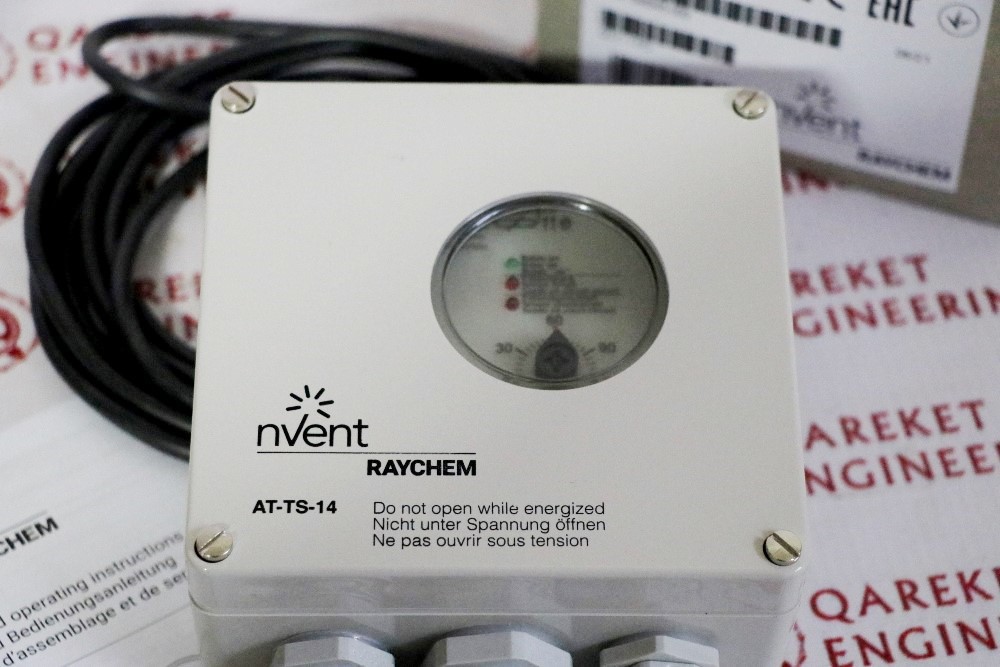

Электронные термостаты с регулированием по температуре обогреваемой поверхности nVent RAYCHEMAT-TS-13 и  предназначен для использования в нормальных (невзрывоопасных) зонах. Через окошко на крышке прибора можно проверить уставку
температуры и состояние термостата, указываемое светодиодами (включение обогрева и неполадки датчика температуры).Поставляемый вместе с термостатом датчик температуры представляет собой трехметровый кабель с положительным температурным коэффициентом (может быть укорочен при регулировании по температуре окружающей среды). Термостаты допускают возможность прямого подсоединения греющего кабеля. Подсоединительные наборы не входят в комплект и заказываются отдельно. Термостаты выпускаются в 2 модификациях для двух диапазонов температур.

ОБЩАЯ ИНФОРМАЦИЯ

Область применения – Нормальные зоны, открытые площадки

Напряжение питания – 230 В перем. тока, +10%/–15%, 50/60 Гц

Макс. коммутируемый ток – 16 A при 250 В перем. тока

Макс. сечение жил – 2,5 мм2

Гистерезис – 0,6…1 K

Точность переключения – 2 K при 60°C (температура калибровки)

Тип переключателя – Однополюсный на одно направление (SPST) (нормально открытый)

Диапазон уставки регулирования  –  0…+120°C

КОРПУС

КОРПУС

Способ задания уставки – Внутри корпуса

Допустимая температура  – –20…+50°C

Степень защиты оболочки –  IP65 в соответствии с EN 60529

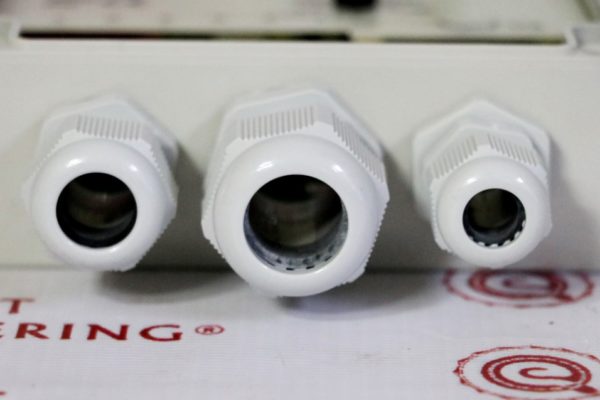

Кабельные вводы –

1 x M20 для сил. кабеля ( 8-13 мм)
1 х М25 для греющего элемента
( 11-17 мм)
1 x M16 для датчика

Материал – АБС-пластик

Крепление крышки – Быстросъемные винты с никелевым покрытием

Способ монтажа – Монтаж на трубу с помощью опорного кронштейна nVent RAYCHEM SB-110 или SB-111 или крепление к плоской поверхности

СЕРТИФИКАЦИЯ
EAC – сделано в Венгрии

РАЗМЕРЫ (В ММ)

ДАТЧИК ТЕМПЕРАТУРЫ

Тип – PTC KTY 83-110

Длина кабеля датчика – 3 м

Диаметр кабеля датчика – 5,5 мм

Диаметр датчика – 6,5 мм

Материал – Силикон

Макс. допустимая температура для кабеля датчика – 160°C

Кабель датчика может быть удлинен до 100 м 2-проводным кабелем с сечением 1,5 мм2. Кабель должен быть экранированным. В случае, если кабель датчика проложен вместе с другими кабелями или вблизи высоковольтных кабелей, следует использовать экранированный удлинительный кабель, а оплетку кабеля следует заземлить только со стороны термостата.

ВЫХОДНЫЕ ПАРАМЕТРЫ

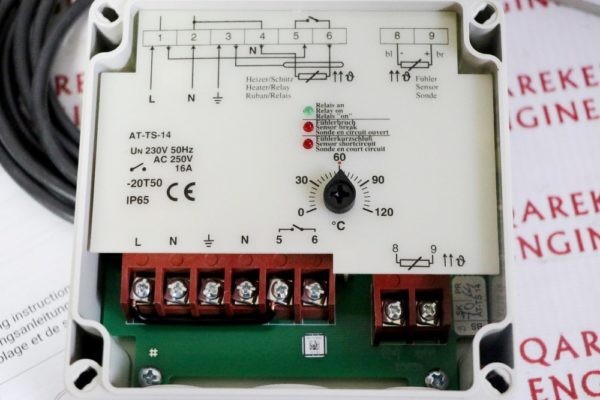

Индикация работы

Зелёный индикатор: греющий кабель ВКЛЮЧЕН
Красный индикатор: отказ датчика
Красный индикатор: короткое замыкание цепи датчика

КОМПЛЕКТУЮЩИЕ

Адаптер для кабельных вводов

Обозначение изделия – Reducer M25 (M)/M20 (F)

Запасной датчик температуры (для AT-TS-13 и AT-TS-14)

Обозначение изделия – HARD-69

СХЕМА ПОДКЛЮЧЕНИЯ ТЕРМОСТАТОВ
